螺旋輸送機
![]() |
一 、無軸螺旋輸送機用途與簡介
QDLS型螺旋輸送機用于傳輸工業生產過程中產生的各種廢物及濾渣、城市給排水中格柵輸出柵
渣,污泥脫水輸送泥餅等物料。螺旋輸送機一般分為有軸、無軸兩種,有軸螺旋輸送機由螺桿
U型槽蓋板、進出料口和驅動裝置組成,而無軸螺旋輸送機則把螺桿改為無軸螺旋,并在U型槽
內裝置有可換襯體,結構簡單,物料由進口輸入,經螺旋推動后由出口輸出,整個傳輸過程可
在一個密封的槽中進行,降低了噪音,減少了異味的排出。由于設備中沒有高速運轉零件,因
此螺桿磨損低,設備能耗低,幾乎不需維修。

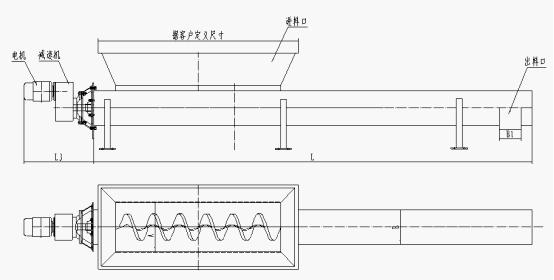

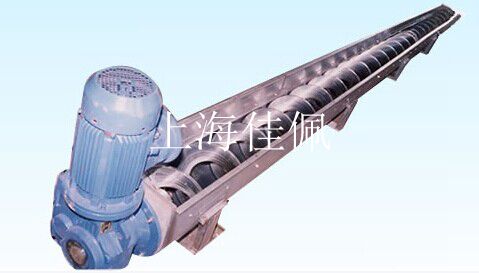

二、外形圖
三、無軸螺旋輸送機的主要應用范圍
無軸螺旋輸送機具有結構簡單,制做成本低,密封性強、操 作安全方便等優點,中間可多點裝、
卸料.廣泛用于化工、食品、醫藥、造紙、飲料、環保等行業輸送粘附性較強的物料、糊狀粘
稠物料(如化工原料、廢紙漿、麥芽、污泥等)以及易纏繞物料(如生活垃圾),具有獨特
優勢。
四、結構:
無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、
機蓋(需要時)、底座等組成。 驅動裝置:采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機,
設計時應盡可能將驅動裝置設在出料口端,使螺旋體在運轉時處在受拉狀態。 頭部裝配有推力
軸承,可承受輸送物料時產生的軸向力。
機殼:機殼為U型或O型,上部加防雨型機蓋,材質有不銹鋼或碳鋼或玻璃鋼。
無軸螺旋體:材質為不銹鋼或碳鋼。
槽體襯板:材質為耐磨的塑料板或橡膠板或鑄石板等。
進、出料口:有方形和圓形兩種,一般進、出料口形式由用戶決定。
五、無軸螺旋輸送機的優點
無軸螺旋輸送機可輸送傳統有軸螺旋輸送機和皮帶輸送機不能或不易輸送的物料.如顆粒狀和
粉狀物料.濕的和糊狀物料.半流體和粘性物料.易纏繞和易堵塞物料.無軸螺旋輸送機有特殊衛
生要求的物料.無軸螺旋輸送機的性能特點:是無軸螺旋輸送機與傳統有軸螺旋輸送機相比,由于
采用了無中心軸設計,利用具有一定柔性的整體鋼制螺旋推送物料,因而具有以下突出優點:環保
性能好.

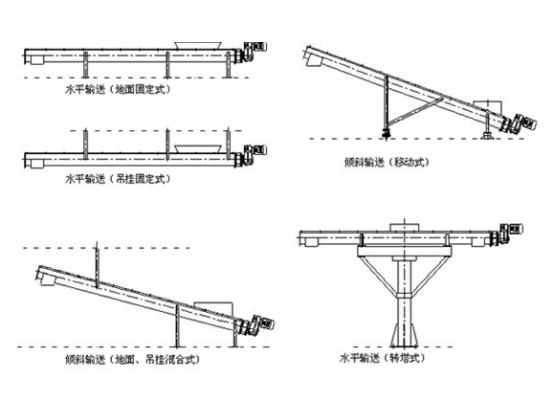

六、安裝方式及安裝圖
安裝方式:本公司生產的無軸螺旋輸送機正常為地面固定式。
根據需要可提供吊掛式:地面、吊掛混合式;移動式以及可繞進料口軸線回轉式、轉塔式

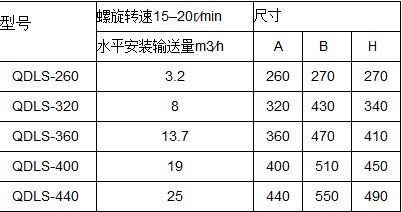

七、部分選項參數

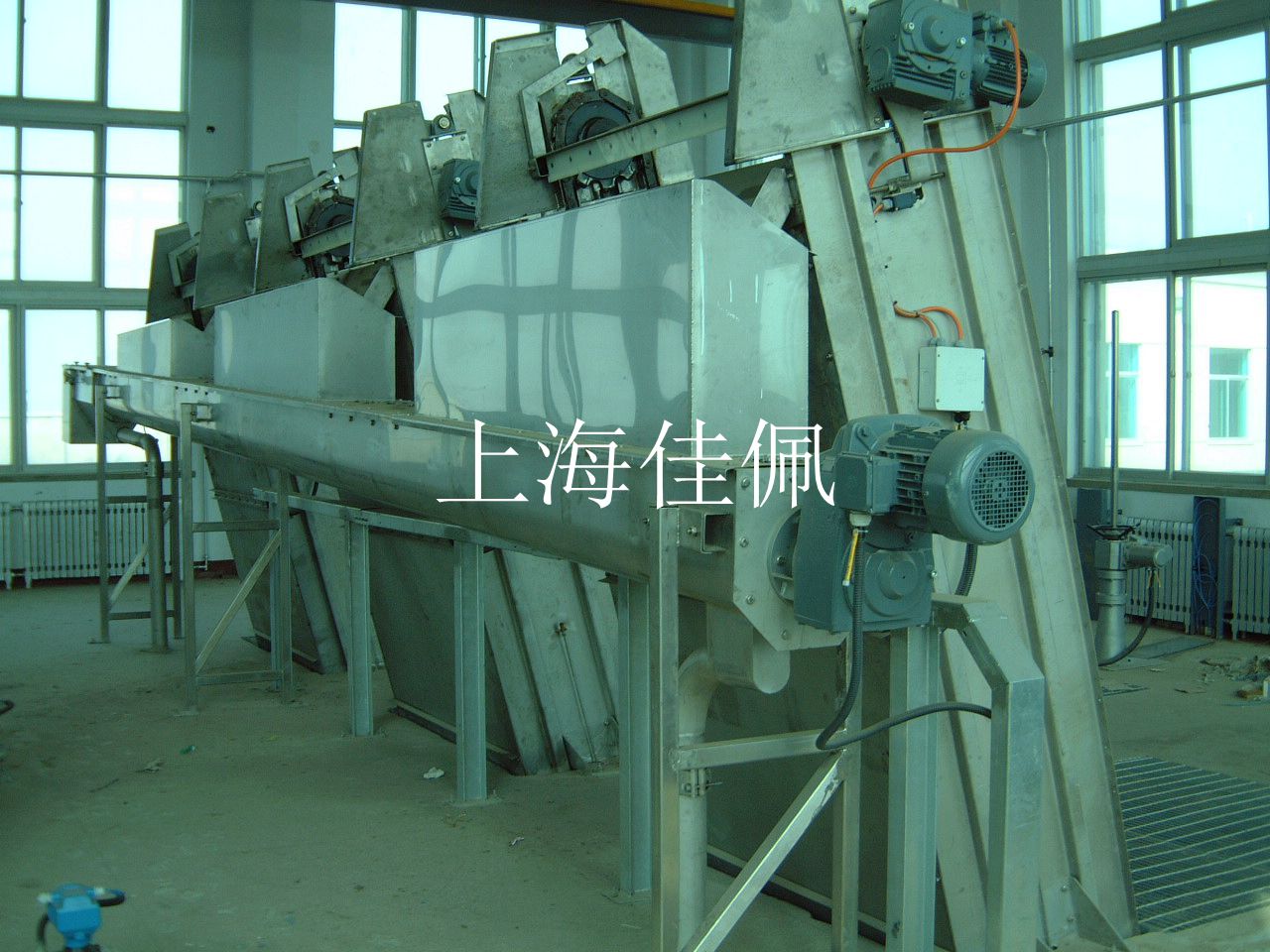

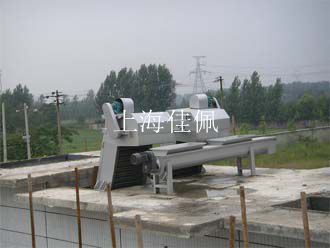

八、現場使用圖
