旋轉式格柵清污機
|
一、機械格柵用途：
GSHZ型回轉式格柵除污機（又稱“固液分離器”），廣泛應用于城市污水處理廠、自來水廠、
泵站、電廠進水口，自動攔截并清除水中的漂浮物，保證下道工序的正常運行；也可用作紡織
印染、屠宰、制革、造紙、制糖、釀酒、食品加工中的固液分離。
二、機械格柵型號表示方法：
三、機械格柵主要特點：
1:該設備的最大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，
在無人看管的情況下可保證連續穩定工作，全過水斷面清污。
2:每2米一道齒耙，齒耙線速度6米/分鐘，清污效率高。柵體過梁支撐于混凝土基礎之上，
使清污機整機運行平穩，工作可靠。
3:齒耙插入柵條一定深度，把附著在柵條上的污物帶到清污機頂部，完成翻轉卸污動作，
保持過水斷面清潔無污物。
4:牽引鏈條一般為全不銹鋼材質保證水下工作無銹蝕，免維護。
5:設置了過載安全保護裝置，在設備發生故障時，會產生聲光報警并自動停機，可以避免設
備超負荷工作。
6:本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液
位差自動控制；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。
由于該設備結構設計合理，在設備工作時， 自身具有很強的自凈能力，不會發生堵塞現象，
所以日常維修工作量很少。
四、機械格柵結構及工作原理：

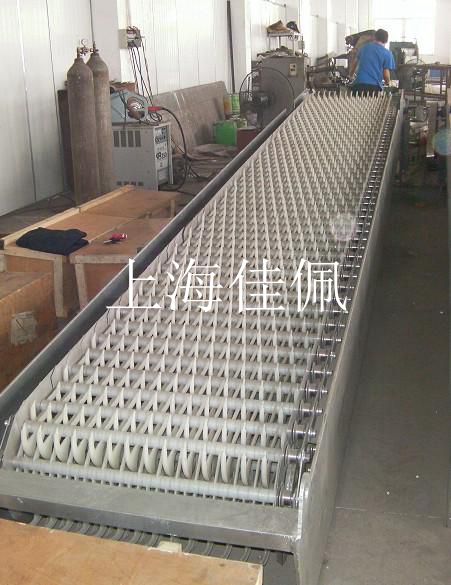

機械格柵主要由攔污柵體，回轉齒耙，驅動傳動機機構，過載保護機構和不銹鋼牽引鏈條等。
該設備是由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，按一定的排列次序裝在耙齒軸上
形成封閉式耙齒鏈，其下部裝在進水渠水中。當傳動系統帶動鏈輪作勻速定向旋轉時，整個
耙齒鏈便自上而下運動，并攜帶固體雜物從液體中分離出來，流體通過耙齒間隙流出去，整
個工作狀態連續進行。
由于耙齒的特殊結構形狀，使耙齒鏈攜帶雜物到達上端反向運動時，前后耙間產生相對自
清運動，促使雜物依靠重力脫落，同時設備后面可設置一對膠板刷，以保證每排耙齒運動此位
置時都能得到徹底的刷凈。

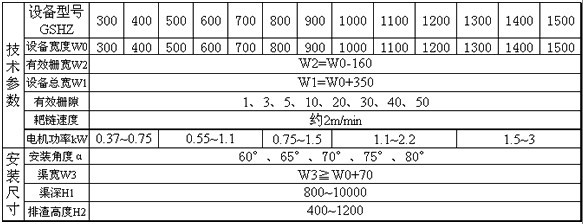

五、機械格柵技術參數：
按設備寬W0該機分GSHZ300-1500型，并聯機GSHZ1600-3000型。選型由過水量、提升高度
而定，同時根據所分離雜物的大小選配不同格柵。

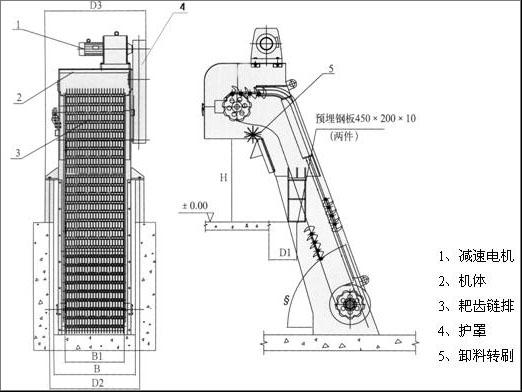

六、結構圖

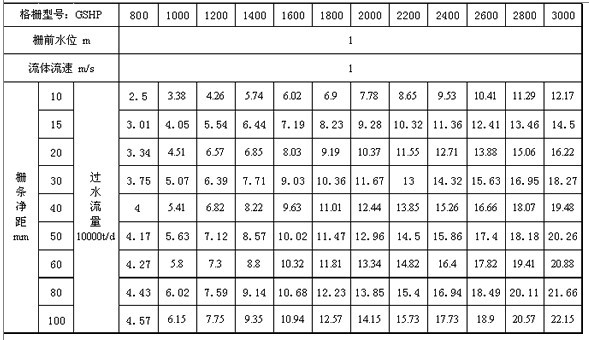

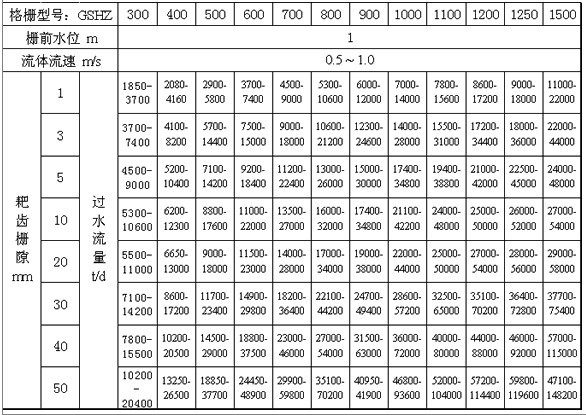

七、過水量表

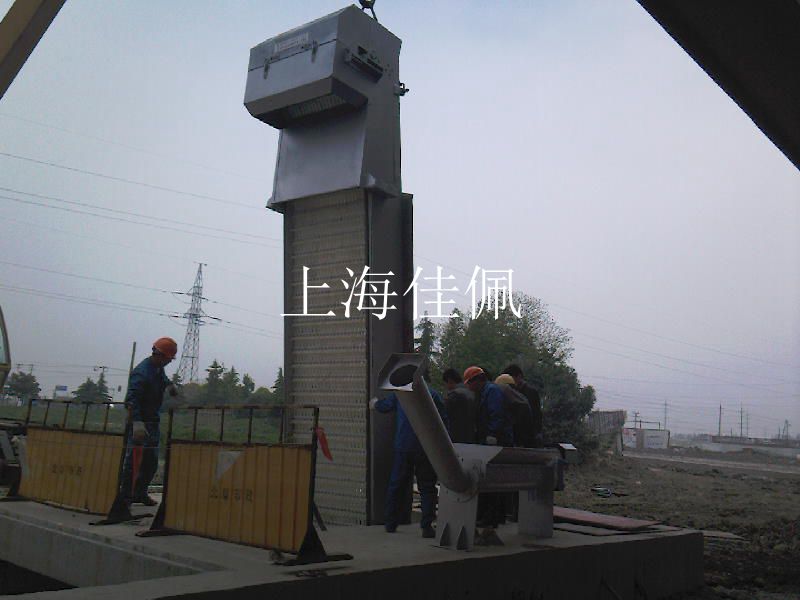

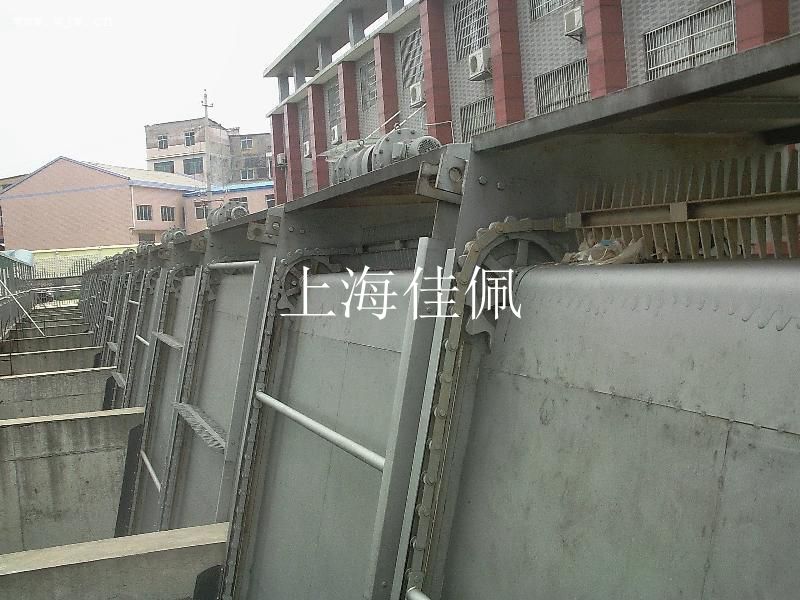

八、現場使用情況
 |
 |
